Enlaces Asunto: Insertar imagen en la pantalla de un KML-Screen Overlay???   Responder citando
Estimados amigos del foro, estaba trabajando tranquilamente en mi tesis cuando un amigo me escribió desde Canadá (al otro lado del planeta para mi Riendo ) para preguntarme cómo insertar una imagen que corresponde a la simbología de un mapa superpuesto en GE, ésta imagen debe aparecer al abrir el KML, técnicamente ésta entidad se llama "Screen overlay",,,pero no tengo ni idea.
He buscado en inglés pero la única pista es que tiene mucho que ver con lenguaje HTML,,pero cómo se crea??
Espero que alguien pueda ayudarme, o tal vez haya visto un archivo que tenga un Screen overlay para copiar su codificación HTML.
Algunas imágenes... paz y amor para al foro Guiño



propieties.jpg   Vista Ampliada Ampliar Imagen
 Tamaño:  22.01 KB
 Visto:  377 veces

propieties.jpg:

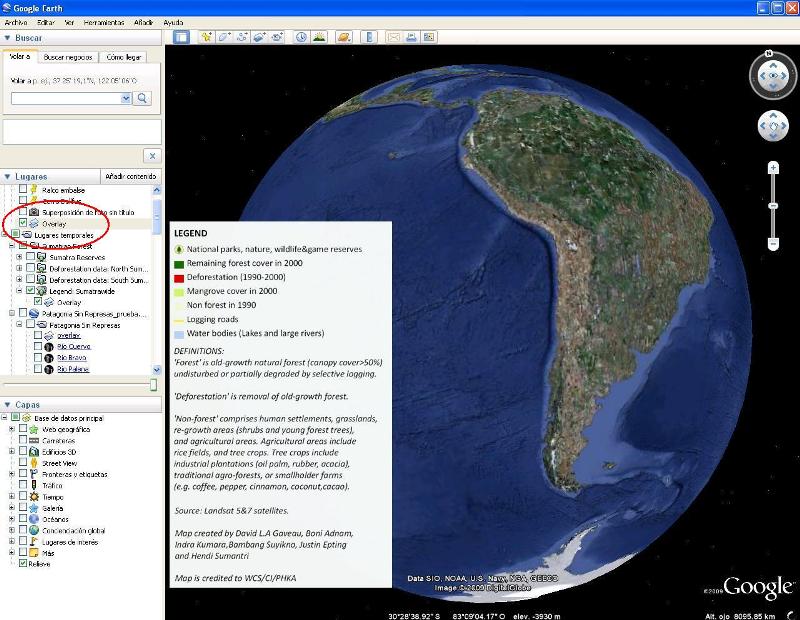

simbologia.jpg   Vista Ampliada Ampliar Imagen
 Tamaño:  88.76 KB
 Visto:  501 veces

simbologia.jpg:
Ir arriba Estimados amigos del foro, estaba trabajando tranquilamente en mi tesis cuando un amigo me escribió desde Canadá (al otro lado del planeta para mi... Dollfus Compartir:
Dollfus
Avatar de Dollfus
Experto

Experto
Registrado:
Abr 13, 2009
Mensajes: 194
Ubicación: Chile

Votos: 0 👍
Enlaces Asunto: Re: Insertar imagen en la pantalla de un KML-Screen Overlay???   Responder citando
SOS necesito aprender a hacer esto please, para un proyecto internacional...cualquier ayuda pueden escribirme a: marcosdollfus@gmail.com,,,muchas gracias de antemano Ojos que se mueven
Ir arriba SOS necesito aprender a hacer esto please, para un proyecto internacional...cualquier ayuda pueden escribirme a: marcosdollfus@gmail.com,,,muchas... Dollfus Compartir:
Zapatraca
Avatar de Zapatraca
Master_GE

Master_GE
Registrado:
Jul 20, 2007
Mensajes: 4619
Ubicación: -34.609193/-58.413963

Votos: 0 👍
Enlaces Asunto: Re: Insertar imagen en la pantalla de un KML-Screen Overlay???   Responder citando
Dollfus Escribio:
SOS necesito aprender a hacer esto please, para un proyecto internacional...cualquier ayuda pueden escribirme a: marcosdollfus@gmail.com,,,muchas gracias de antemano Ojos que se mueven
Solamente te puedo dar aliento para que no desesperes...,lo tecnico no es lo mio Avergonzado ,espera a ver si alguen te da una mano Muy feliz
Ir arriba Solamente te puedo dar aliento para que no desesperes...,lo tecnico no es lo mio,espera a ver si alguen te da una mano Zapatraca Compartir:
Dollfus
Avatar de Dollfus
Experto

Experto
Registrado:
Abr 13, 2009
Mensajes: 194
Ubicación: Chile

Votos: 0 👍
Enlaces Asunto: Re: Insertar imagen en la pantalla de un KML-Screen Overlay???   Responder citando
Gracias zapa, en éste foro hay gente que sabe mucho, tal vez demasiado Doblemente malvado ,,,pero esperaré tranquilamente junto a una taza de té Cool
Ir arriba Gracias zapa, en éste foro hay gente que sabe mucho, tal vez demasiado ,,,pero esperaré tranquilamente junto a una taza de té Dollfus Compartir:
Jesusferrer
Avatar de Jesusferrer
SuperExpert

SuperExpert
Registrado:
May 24, 2008
Mensajes: 794
Ubicación: Belver de Cinca
Visitar sitio web del autor
Votos: 0 👍
Enlaces Asunto: Re: Insertar imagen en la pantalla de un KML-Screen Overlay?   Responder citando
Tranquilo Dollfus que todo el mundo no está aquí todo el tiempo. Ya te contesto lo poco que se del tema.

Hablas de screen overlay (una superposición de pantalla). Lo que yo entiendo por esto es una imagen que queda estática y fija aunque te muevas por Google Eart . Mira este tema :

www.google-earth.es/ ...++pantalla

Otra cosa es una superposición de imagen que se puede conseguir pulsando el botón correspondiente en el programa. Esta superposición de imagen quedará fija en unas coordenadas determinadas.

¿Era esto?
Ir arriba Tranquilo Dollfus que todo el mundo no está aquí todo el tiempo. Ya te contesto lo poco que se del tema. Hablas de screen overlay (una... Jesusferrer Compartir:
Dollfus
Avatar de Dollfus
Experto

Experto
Registrado:
Abr 13, 2009
Mensajes: 194
Ubicación: Chile

Votos: 0 👍
Enlaces Asunto: Re: Insertar imagen en la pantalla de un KML-Screen Overlay???   Responder citando
Muchas gracias jesusferrer, es exactamente a lo que me refería, y las utilidades son multiples como se señalan, (como interfaz para simulación de vuelo o para poner la simbologia de un mapa como lo necesito yo)
La superposición de pantalla no es una de las herramientas de GE, por lo que hay que utlizar otros medio para llegar a ella,,,mmm pero al revisar un blog que habla de eso en el foro que me señalas, se habla del lenguaje HTML, pero sigo sin entender mucho el cómo, y dónde....
De todas formas muchisimas gracias,,,es de gran ayuda, espero que cuando aclaremos le pueda servir a alguien más, saludos
Ir arriba Muchas gracias jesusferrer, es exactamente a lo que me refería, y las utilidades son multiples como se señalan, (como interfaz para simulación de... Dollfus Compartir:
Jesusferrer
Avatar de Jesusferrer
SuperExpert

SuperExpert
Registrado:
May 24, 2008
Mensajes: 794
Ubicación: Belver de Cinca
Visitar sitio web del autor
Votos: 0 👍
Enlaces Asunto: Re: Insertar imagen en la pantalla de un KML-Screen Overlay?   Responder citando
A ver si os lo puedo aclarar un poco.
Hace un tiempo puse varios en el foro y voy a coger dos de ellos para verlo. El código lo modifiqué un poco tal y como me iba dando cuenta de mis necesidades.

El primero era el avión del Barón Rojo


La imagen está alojada en una dirección de internet (ya sabéis, imagesack, subefotos, tu propia web ...) y el código es este :

Code::
<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://earth.google.com/kml/2.2">
<ScreenOverlay>
<name>Baron Rojo</name>
<drawOrder>99</drawOrder>
<Icon>
<href>http://img20.imageshack.us/img20/4231/brojoyp1.png</href>
</Icon>
<overlayXY x="0.5" y="0" xunits="fraction" yunits="fraction"/>
<screenXY x="0.5" y="0" xunits="fraction" yunits="fraction"/>
<rotationXY x="0.5" y="0.5" xunits="fraction" yunits="fraction"/>
<size x="-1" y="-1" xunits="pixels" yunits="pixels"/>
</ScreenOverlay>
</kml>

Si tomas como base este código, deberás cambiar el "name", por el nombre de tu foto (igual funcionará si no lo haces).
Por supuesto la dirección de la imagen (lo que va entre <href> y </href>.
Las líneas "overlay", "screen", "rotation" y "size", sirven para configurar la posición y el tamaño de la superposición.
En este caso, la imagen está en la parte baja de la pantalla y la línea "overlay" tiene dos parámetros. 0.5 sitúa la imagen en el centro de la pantalla. El segundo, 0, lo que hace es decirle que esté abajo.
El parámetro "size" puedes usarlo con % para que se adapte a la pantalla. Por ejemplo, si pones 50%, la imagen ocupará la mitad de la pantalla donde se vea. Si es una pantalla panorámica se verá más ancha que en una 3/4. También puedes usar píxels. Yo he puesto -1 porque si no recuerdo mal, deja el tamaño original de la imagen, sea cual sea la resolución de la pantalla.
Los otros valores, juega con ellos hasta que consigas tu objetivo pero creo que tal y como están pueden servir.

El segundo ejemplo, es el de un ovni


Code::
<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://earth.google.com/kml/2.2">
<ScreenOverlay>
<name>UFO</name>
<drawOrder>99</drawOrder>
<Icon>
<href>files/ufo.png</href>
</Icon>
<overlayXY x="0.5" y="1" xunits="fraction" yunits="fraction"/>
<screenXY x="0.5" y="1" xunits="fraction" yunits="fraction"/>
<rotationXY x="0.5" y="0.5" xunits="fraction" yunits="fraction"/>
<size x="-1" y="-1" xunits="pixels" yunits="pixels"/>
</ScreenOverlay>
</kml>

Como veréis en este otro, la imagen (ufo.png) está incluida en el archivo y se encuentra en una carpeta adjunta y comprimida en el mismo kmz (files).

Los demás parámetros son casi iguales, excepto en "overlay" que el segundo parámetro es 1 para decirle que la imagen se sitúe en la parte superior de la pantalla.

Yo creo que con esto no deberías tener problemas.

¡Ah!. ¿Como hacerlo?

Por ejemplo, el segundo, que incluye la imagen :
- Creas una carpeta donde alojarás la imagen (puede llamarse como tu quieras)
- Abres el bloc de notas (por ej.) y tecleas el código con la dirección de la imagen. Vamos a poner que la carpeta se llama "img" y la imagen "imagen.gif". Sería "img/imagen.gif"
- Guardas el archivo de texto con el nombre "doc.kml" (este nombre no se si es obligatorio pero como así funcionó, no probé más cosas)
- Comprimes a ZIP la carpeta y el archivo de texto
- Le cambias la extensión del archivo de ZIP a KMZ
y ya está.



baron-rojo.kmz   Google Maps Ver en Google Maps
 Nombre:  baron-rojo.kmz
 Tamaño:  377 Bytes
 Descargado:  361 veces

ufo.kmz   Google Maps Ver en Google Maps
 Nombre:  ufo.kmz
 Tamaño:  44.81 KB
 Descargado:  354 veces
Ir arriba A ver si os lo puedo aclarar un poco. Hace un tiempo puse varios en el foro y voy a coger dos de ellos para verlo. El código lo modifiqué un poco... Jesusferrer Compartir:
Fortinero
Avatar de Fortinero
Master_GE

Master_GE
Registrado:
Jun 25, 2007
Mensajes: 1104
Ubicación: Aranjuez ESPAÑA

Votos: 0 👍
Enlaces Asunto: Re: Insertar imagen en la pantalla de un KML-Screen Overlay???   Responder citando
No es por nada, Jesusferrer, pero me han entrado moscas de como se me ha quedado la boca. Aplausos Aplausos

surprise surprise surprise surprise
Ir arriba No es por nada, Jesusferrer, pero me han entrado moscas de como se me ha quedado la boca. Fortinero Compartir:
Dollfus
Avatar de Dollfus
Experto

Experto
Registrado:
Abr 13, 2009
Mensajes: 194
Ubicación: Chile

Votos: 0 👍
Enlaces Asunto: Re: Insertar imagen en la pantalla de un KML-Screen Overlay???   Responder citando
Aplausos Aplausos Aplausos Aplausos Aplausos Aplausos

Jesusferrer no te imaginas lo agradecido que estoy!!! Muchas gracias!!!
very happy

ni imaginaba recibir una respuesta tan precisa friends , salud!
Ir arriba :AP: Jesusferrer no te imaginas lo agradecido que estoy!!! Muchas gracias!!! ni imaginaba recibir una respuesta tan precisa , salud! Dollfus Compartir:
Google_Master
Avatar de Google_Master
Admin

Admin
Registrado:
Jun 01, 2006
Mensajes: 15506
Visitar sitio web del autor Perfil de Twitter Perfil de Facebook
Votos: 0 👍
Enlaces Asunto: Re: Insertar imagen en la pantalla de un KML-Screen Overlay?   Responder citando
Una explicacion muy meritoria. Aplausos Aplausos Aplausos Aplausos Aplausos

Gracias, Jesus.

_________________
Cada vez que sacio una curiosidad, me nacen diez...
Ir arriba Una explicacion muy meritoria. Gracias, Jesus. Google_Master Compartir:
