Aerial Lift Bridge Duluth, Minnesota - Puente de elevación vertical p76782

granmaestre Escribió:

Aerial Lift Bridge Duluth, Minnesota, EEUU

Pues al final recordaba bien jeje, menos mal no me apetecía buscar por todas las ciudades de los Grandes Lagos.
Este tipo de puente, en realidad es una variante a los que ya conocemos.

En vez de una góndola, lo que hace es que la parte horizontal del puente, oséa por donde se pasa de un lado a otro, es móvil. Asciende y desciende, como un ascensor. Ya podían haber puesto una cinta mecánica como la de los aeropuertos y así tienes un !! Transformers!! Riendo

Lo curioso es que al principio fue diseñado y usado como un puente transbordador y posteriormente reconvertido en "puente aéreo".

Algunos datos del puente transbordador:

-Inauguración en 1905.
-Inspiración del Transbordador de Bilbao, España.
-Motivo: el río se congela en invierno dificultando travesia de ferrys y un puente convencional era peligroso.
-En 1930, se finaliza la reestructuración al actual puente "Puente aéreo". Se elimina la góndola y es sustituida por un puente móvil aéreo.
-120 m desde la parte baja.
-Sigue operativo en la actualidad.
-Se puede visitar el museo adjacente que se encarga de su manteniminento "Lake Superior Maritime Visitor Center" que pertenece al Cuerpo de Ingenieros del Ejército de EEUU.
-Estos tipos de puentes aéreos, como bien habrás supuesto, también son muyyyyy raritos Guiño

Os dejo un vídeo para apreciarlo en todo su esplendor...mucho mejor una foto Angel

Aerial Lift Bridge Duluth, Minnesota

Repito hecho por @granmaestre

16-12-2017

Gally Escribió:

granmaestre Escribió:

Aerial Lift Bridge Duluth, Minnesota, EEUU

Pues al final recordaba bien jeje, menos mal no me apetecía buscar por todas las ciudades de los Grandes Lagos.
Este tipo de puente, en realidad es una variante a los que ya conocemos.

En vez de una góndola, lo que hace es que la parte horizontal del puente, oséa por donde se pasa de un lado a otro, es móvil. Asciende y desciende, como un ascensor. Ya podían haber puesto una cinta mecánica como la de los aeropuertos y así tienes un !! Transformers!! Riendo

Lo curioso es que al principio fue diseñado y usado como un puente transbordador y posteriormente reconvertido en "puente aéreo".

Algunos datos del puente transbordador:

-Inauguración en 1905.
-Inspiración del Transbordador de Bilbao, España.
-Motivo: el río se congela en invierno dificultando travesia de ferrys y un puente convencional era peligroso.
-En 1930, se finaliza la reestructuración al actual puente "Puente aéreo". Se elimina la góndola y es sustituida por un puente móvil aéreo.
-120 m desde la parte baja.
-Sigue operativo en la actualidad.
-Se puede visitar el museo adjacente que se encarga de su manteniminento "Lake Superior Maritime Visitor Center" que pertenece al Cuerpo de Ingenieros del Ejército de EEUU.
-Estos tipos de puentes aéreos, como bien habrás supuesto, también son muyyyyy raritos Guiño

Os dejo un vídeo para apreciarlo en todo su esplendor...mucho mejor una foto Angel

Aerial Lift Bridge Duluth, Minnesota

Repito hecho por @granmaestre

Bueno aqui paso a explicar una cosa este puente NACIO COMO PUENTE TRANSBORDADOR y fue creado en 1905 y fue el primer puente transportador de los Estados Unidos.

Despues en 1930, convirtieron el puente a ELEVACION VERTIVAL y hasta el dia de hoy se mantiene y es un museo historico de la ciudad... friends

16-12-2017

Bueno aqui vamos a publicar todos los puentes de ELEVEACION VERTICAL del mundo.

Solo preciso de su ayuda... ME AYUDAN PORFI... Guiño

16-12-2017

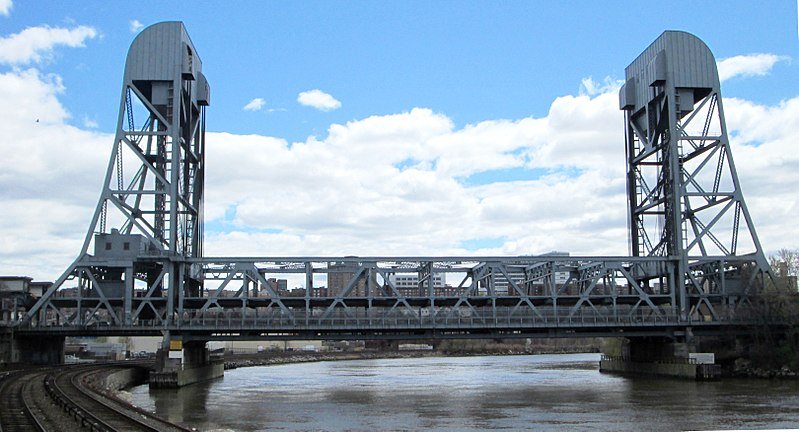

Puente Madison Avenue - Puente de elevación vertical p76791

El primer puente se abrió el 1 de enero de 1895, era un vano de acero de una sola plataforma que imitaba el diseño del puente Madison Avenue y era un puente convencional.

A fines de la década de 1950, la ciudad decidió reemplazar el tramo existente con un nuevo y más fuerte puente de Broadway.

Y como el canal era navegable se decidio por un PUENTE DE ELEVACION VERTICAL.

El nuevo puente de 2.500 toneladas, duplicó la capacidad de la carretera y agregó otra vía de metro a través del río Harlem.

La cubierta inferior soporta dos caminos de 34 pies de ancho para el tráfico de vehículos y dos aceras de 8 pies de ancho, mientras que la cubierta superior admite tres pistas elevadas para las líneas de metro IRT # 1 y # 9.

Para el tráfico de agua, el puente tiene un canal navegable de 304 pies de ancho, más del triple del ancho de los canales navegables del viejo puente. En la posición abierta, el puente tiene una separación vertical de 136 pies.

El tramo de elevación de acero estructural del puente está suspendido en cada esquina por dos juegos de cables.

Cada conjunto contiene 12 cuerdas que se colocan sobre una polea principal de contrapeso ubicada en la parte superior de la esquina correspondiente de una torre.

Los otros extremos de los cables están conectados a contrapesos. Dos accionamientos eléctricos, uno en cada torre, suben y bajan el tramo de elevación.

El puente también cuenta con cuatro cilindros de amortiguación montados debajo del tramo de elevación, uno en cada esquina, para amortiguar el impacto del tramo de elevación cuando se acerca a la posición abierta o cerrada.

Para contrarrestar el axioma de ingeniería que decía que los tramos de elevación eran feos, la parte superior de las torres de acero se estrechaba para que quedaran alineadas con el tramo principal cuando se levantaba.

En 2003, el NYCDOT completó una rehabilitación menor de $ 10 millones del Puente Broadway.

Este trabajo incluyó aplicar una capa protectora a los componentes de acero del tramo de elevación, instalar nuevas juntas de expansión, sellar e impermeabilizar la plataforma, reparar el concreto y construir una nueva barrera mediana.

La ciudad planea una reconstrucción importante de tres años y $ 22 millones del puente a partir de 2010.

Y desde el 2015 ya esta abierto al trafico.

Sino pueden ver el video de arriba aca les dejo otro link:

.

Sino pueden ver el video de arriba aca les dejo otro link:

.

Puente Broadway (CLICK AQUI)
