Envío Publicado: Jue, 04-07-2019 6:59  Asunto: Puente de elevación vertical Compartir Responder citando




Un puente de elevación vertical es un tipo de puente móvil en el que un tramo se eleva verticalmente mientras permanece paralelo a la plataforma.

El levantamiento vertical ofrece varios beneficios sobre otros puentes móviles, como la báscula y el puente de giro .

En general, cuestan menos de construir para tramos móviles más largos.

Solo se requiere que los contrapesos en una elevación vertical sean iguales al peso de la plataforma, mientras que los contrapesos de puente basculante deben pesar varias veces más que el tramo que se levanta. Como resultado, se pueden usar materiales más pesados en la cubierta, por lo que este tipo de puente es especialmente adecuado para el uso de ferrocarriles pesados.

La mayor desventaja del puente de elevación vertical (en comparación con muchos otros diseños) es la restricción de altura para los buques que pasan por debajo. Esto es un resultado de la cubierta que permanece suspendida sobre el pasaje.







Sino pueden ver el video de arriba aca les dejo otro link:






1.jpg   Vista Ampliada Ampliar Imagen
 Descripción:
 Tamaño de archivo:  85.96 KB
 Visto:  4 veces

1.jpg:

2.jpg   Vista Ampliada Ampliar Imagen
 Descripción:
 Tamaño de archivo:  103.09 KB
 Visto:  3 veces

2.jpg:

3.jpg   Vista Ampliada Ampliar Imagen
 Descripción:
 Tamaño de archivo:  58.69 KB
 Visto:  4 veces

3.jpg:

_________________
Me encanta investigar y aprender todos los dias algo nuevo!!!
Volver arriba
Ver perfil de usuario
Compartir:
Gally
Gally
SuperExpert
SuperExpert

Registrado: Dic 16, 2017
Mensajes: 912
Ubicación: Victoria - Entre Rios (Argentina)

Envío Publicado: Jue, 22-08-2019 6:45  Asunto: Re: Puente de elevación vertical Compartir Responder citando





granmaestre Escribio:
Aerial Lift Bridge Duluth, Minnesota, EEUU

Pues al final recordaba bien jeje, menos mal no me apetecía buscar por todas las ciudades de los Grandes Lagos.
Este tipo de puente, en realidad es una variante a los que ya conocemos.

En vez de una góndola, lo que hace es que la parte horizontal del puente, oséa por donde se pasa de un lado a otro, es móvil. Asciende y desciende, como un ascensor. Ya podían haber puesto una cinta mecánica como la de los aeropuertos y así tienes un !! Transformers!! Riendo

Lo curioso es que al principio fue diseñado y usado como un puente transbordador y posteriormente reconvertido en "puente aéreo".

Algunos datos del puente transbordador:

-Inauguración en 1905.
-Inspiración del Transbordador de Bilbao, España.
-Motivo: el río se congela en invierno dificultando travesia de ferrys y un puente convencional era peligroso.
-En 1930, se finaliza la reestructuración al actual puente "Puente aéreo". Se elimina la góndola y es sustituida por un puente móvil aéreo.
-120 m desde la parte baja.
-Sigue operativo en la actualidad.
-Se puede visitar el museo adjacente que se encarga de su manteniminento "Lake Superior Maritime Visitor Center" que pertenece al Cuerpo de Ingenieros del Ejército de EEUU.
-Estos tipos de puentes aéreos, como bien habrás supuesto, también son muyyyyy raritos Guiño

Os dejo un vídeo para apreciarlo en todo su esplendor...mucho mejor una foto Angel








Repito hecho por @granmaestre

_________________
Me encanta investigar y aprender todos los dias algo nuevo!!!
Volver arriba
Ver perfil de usuario
Compartir:
Gally
Gally
SuperExpert
SuperExpert

Registrado: Dic 16, 2017
Mensajes: 912
Ubicación: Victoria - Entre Rios (Argentina)

Envío Publicado: Jue, 22-08-2019 6:50  Asunto: Re: Puente de elevación vertical Compartir Responder citando

Gally Escribio:




granmaestre Escribio:
Aerial Lift Bridge Duluth, Minnesota, EEUU

Pues al final recordaba bien jeje, menos mal no me apetecía buscar por todas las ciudades de los Grandes Lagos.
Este tipo de puente, en realidad es una variante a los que ya conocemos.

En vez de una góndola, lo que hace es que la parte horizontal del puente, oséa por donde se pasa de un lado a otro, es móvil. Asciende y desciende, como un ascensor. Ya podían haber puesto una cinta mecánica como la de los aeropuertos y así tienes un !! Transformers!! Riendo

Lo curioso es que al principio fue diseñado y usado como un puente transbordador y posteriormente reconvertido en "puente aéreo".

Algunos datos del puente transbordador:

-Inauguración en 1905.
-Inspiración del Transbordador de Bilbao, España.
-Motivo: el río se congela en invierno dificultando travesia de ferrys y un puente convencional era peligroso.
-En 1930, se finaliza la reestructuración al actual puente "Puente aéreo". Se elimina la góndola y es sustituida por un puente móvil aéreo.
-120 m desde la parte baja.
-Sigue operativo en la actualidad.
-Se puede visitar el museo adjacente que se encarga de su manteniminento "Lake Superior Maritime Visitor Center" que pertenece al Cuerpo de Ingenieros del Ejército de EEUU.
-Estos tipos de puentes aéreos, como bien habrás supuesto, también son muyyyyy raritos Guiño

Os dejo un vídeo para apreciarlo en todo su esplendor...mucho mejor una foto Angel








Repito hecho por @granmaestre



Bueno aqui paso a explicar una cosa este puente NACIO COMO PUENTE TRANSBORDADOR y fue creado en 1905 y fue el primer puente transportador de los Estados Unidos.


Despues en 1930, convirtieron el puente a ELEVACION VERTIVAL y hasta el dia de hoy se mantiene y es un museo historico de la ciudad... friends friends

_________________
Me encanta investigar y aprender todos los dias algo nuevo!!!


Última edición por Gally el Sab, 24-08-2019 6:52, editado 2 veces
Volver arriba
Ver perfil de usuario
Compartir:
Gally
Gally
SuperExpert
SuperExpert

Registrado: Dic 16, 2017
Mensajes: 912
Ubicación: Victoria - Entre Rios (Argentina)

Envío Publicado: Sab, 24-08-2019 6:50  Asunto: Re: Puente de elevación vertical Compartir Responder citando

Bueno aqui vamos a publicar todos los puentes de ELEVEACION VERTICAL del mundo.

Solo preciso de su ayuda... ME AYUDAN PORFI... Guiño Guiño Riendo

_________________
Me encanta investigar y aprender todos los dias algo nuevo!!!
Volver arriba
Ver perfil de usuario
Compartir:
Gally
Gally
SuperExpert
SuperExpert

Registrado: Dic 16, 2017
Mensajes: 912
Ubicación: Victoria - Entre Rios (Argentina)

Envío Publicado: Sab, 24-08-2019 7:51  Asunto: Re: Puente de elevación vertical Compartir Responder citando

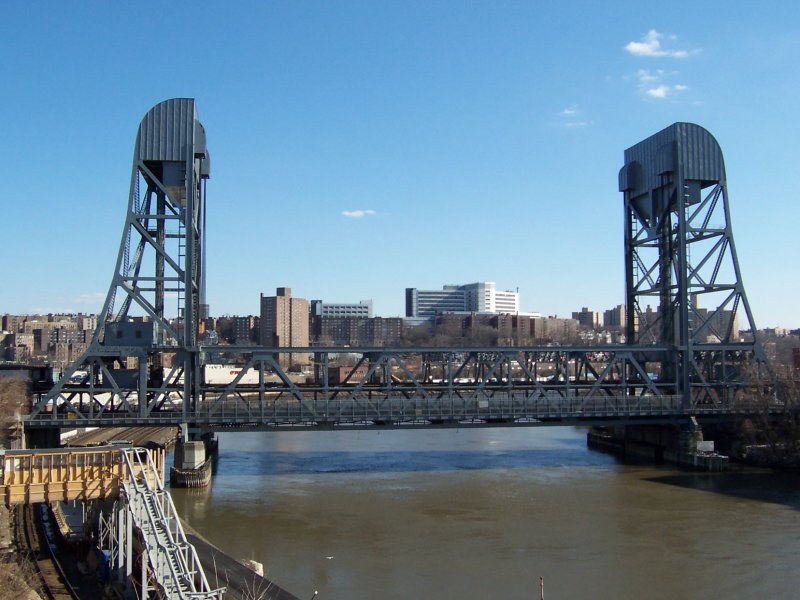

El primer puente se abrió el 1 de enero de 1895, era un vano de acero de una sola plataforma que imitaba el diseño del puente Madison Avenue y era un puente convencional.

A fines de la década de 1950, la ciudad decidió reemplazar el tramo existente con un nuevo y más fuerte puente de Broadway.

Y como el canal era navegable se decidio por un PUENTE DE ELEVACION VERTICAL.




El nuevo puente de 2.500 toneladas, duplicó la capacidad de la carretera y agregó otra vía de metro a través del río Harlem.

La cubierta inferior soporta dos caminos de 34 pies de ancho para el tráfico de vehículos y dos aceras de 8 pies de ancho, mientras que la cubierta superior admite tres pistas elevadas para las líneas de metro IRT # 1 y # 9.

Para el tráfico de agua, el puente tiene un canal navegable de 304 pies de ancho, más del triple del ancho de los canales navegables del viejo puente. En la posición abierta, el puente tiene una separación vertical de 136 pies.

El tramo de elevación de acero estructural del puente está suspendido en cada esquina por dos juegos de cables.

Cada conjunto contiene 12 cuerdas que se colocan sobre una polea principal de contrapeso ubicada en la parte superior de la esquina correspondiente de una torre.

Los otros extremos de los cables están conectados a contrapesos. Dos accionamientos eléctricos, uno en cada torre, suben y bajan el tramo de elevación.

El puente también cuenta con cuatro cilindros de amortiguación montados debajo del tramo de elevación, uno en cada esquina, para amortiguar el impacto del tramo de elevación cuando se acerca a la posición abierta o cerrada.

Para contrarrestar el axioma de ingeniería que decía que los tramos de elevación eran feos, la parte superior de las torres de acero se estrechaba para que quedaran alineadas con el tramo principal cuando se levantaba.

En 2003, el NYCDOT completó una rehabilitación menor de $ 10 millones del Puente Broadway.

Este trabajo incluyó aplicar una capa protectora a los componentes de acero del tramo de elevación, instalar nuevas juntas de expansión, sellar e impermeabilizar la plataforma, reparar el concreto y construir una nueva barrera mediana.

La ciudad planea una reconstrucción importante de tres años y $ 22 millones del puente a partir de 2010.

Y desde el 2015 ya esta abierto al trafico.





Sino pueden ver el video de arriba aca les dejo otro link:





Sino pueden ver el video de arriba aca les dejo otro link:














broadway bridge.jpg   Vista Ampliada Ampliar Imagen
 Descripción:
 Tamaño de archivo:  108.36 KB
 Visto:  0 veces

broadway bridge.jpg
broadway bridge.jpg:

broadway bridge 1.jpg   Vista Ampliada Ampliar Imagen
 Descripción:
 Tamaño de archivo:  79.37 KB
 Visto:  0 veces

broadway bridge 1.jpg
broadway bridge 1.jpg:

broadway bridge 2.jpg   Vista Ampliada Ampliar Imagen
 Descripción:
 Tamaño de archivo:  80.62 KB
 Visto:  0 veces

broadway bridge 2.jpg
broadway bridge 2.jpg:

_________________
Me encanta investigar y aprender todos los dias algo nuevo!!!
Volver arriba
Ver perfil de usuario
Compartir:
Gally
Gally
SuperExpert
SuperExpert

Registrado: Dic 16, 2017
Mensajes: 912
Ubicación: Victoria - Entre Rios (Argentina)

Envío Publicado: Sab, 24-08-2019 8:35  Asunto: Re: Puente de elevación vertical Compartir Responder citando




El Puente de Buda es un puente elevador industrial sobre el Canal del Mar de Bruselas en el Scheldt inaugurado en 1955 por el Príncipe Alberto, que conecta Neder-Over-Heembeek con Haren, dos municipios anteriores incorporados en la ciudad de Bruselas en 1921.

Este puente encuentra su nombre y origen en el nombre de una granja del siglo XVII y se refiere claramente a la ciudad superior de Buda, una ciudad antigua que actualmente forma parte de Budapest, Hungría.



Fue construido en 1955 por una cantidad de 60 millones de francos.

Posee una longitud total de 41,4 m y un ancho de 13,5 m y un alto de 45 metros.

Son 2 carriles para autos, uno de ida y otro de vuelta.




Sino pueden ver el video de arriba aca les dejo otro link:





Sino pueden ver el video de arriba aca les dejo otro link:














puente de buda.jpg   Vista Ampliada Ampliar Imagen
 Descripción:
 Tamaño de archivo:  81.83 KB
 Visto:  0 veces

puente de buda.jpg
puente de buda.jpg:

puente de buda 1.jpg   Vista Ampliada Ampliar Imagen
 Descripción:
 Tamaño de archivo:  66.52 KB
 Visto:  0 veces

puente de buda 1.jpg
puente de buda 1.jpg:

puente de buda 2.jpg   Vista Ampliada Ampliar Imagen
 Descripción:
 Tamaño de archivo:  83.32 KB
 Visto:  0 veces

puente de buda 2.jpg
puente de buda 2.jpg:

_________________
Me encanta investigar y aprender todos los dias algo nuevo!!!
Volver arriba
Ver perfil de usuario
Compartir:
Gally
Gally
SuperExpert
SuperExpert

Registrado: Dic 16, 2017
Mensajes: 912
Ubicación: Victoria - Entre Rios (Argentina)

Envío Publicado: Sab, 24-08-2019 9:10  Asunto: Re: Puente de elevación vertical Compartir Responder citando




El Puente Due Giugno es un puente móvil de elevación vertical ubicado en el municipio italiano de Fiumicino.

Pasando el canal de Fumicino (antiguo Foso de Trajano) uniendo el pueblo de Fumicino con la Isola Sacra.

Como indica una placa situada en el mismo puente, la estructura fue destruida en 1944 por los nazis durante la segunda guerra mundial.

El puente fue reconstruido, inaugurándose de nuevo el veinticinco de febrero de 1948.

El puente recibe el nombre de Due Giugno (dos de junio en Italiano) en honor al día de la república italiana, que conmemora la fecha del referéndum por el cual se decidió este tipo de gobierno en vez de la monarquía representada por Humberto II.





Sino pueden ver el video de arriba aca les dejo otro link:





Sino pueden ver el video de arriba aca les dejo otro link:






[url=https://www.google.com/maps/@41.7714325,12.2352246,78m/data=!3m1!1e3?hl=esPuente Due Giugno (CLICK AQUI)[/url]









puente due giugno.jpg   Vista Ampliada Ampliar Imagen
 Descripción:
 Tamaño de archivo:  60.53 KB
 Visto:  0 veces

puente due giugno.jpg
puente due giugno.jpg:

puente due giugno 1.jpg   Vista Ampliada Ampliar Imagen
 Descripción:
 Tamaño de archivo:  102.36 KB
 Visto:  0 veces

puente due giugno 1.jpg
puente due giugno 1.jpg:

puente due giugno 2.jpg   Vista Ampliada Ampliar Imagen
 Descripción:
 Tamaño de archivo:  81.91 KB
 Visto:  0 veces

puente due giugno 2.jpg
puente due giugno 2.jpg:

_________________
Me encanta investigar y aprender todos los dias algo nuevo!!!
Volver arriba
Ver perfil de usuario
Compartir:
Gally
Gally
SuperExpert
SuperExpert

Registrado: Dic 16, 2017
Mensajes: 912
Ubicación: Victoria - Entre Rios (Argentina)

Envío Publicado: Sab, 24-08-2019 9:19  Asunto: Re: Puente de elevación vertical Compartir Responder citando

LISTO ya arme de nuevo el tema y publique 3 nuevos puentes verticales.. Muy feliz Muy feliz

AHORA SI PRECISO SU AYUDA ... solo preciso que me ayuden a buscar NUEVOS PUENTES VERTICALES.

Solo preciso que me digan aqui encontre uno!!!!


Y YO DESPUES ME ENCARGO DE BUSCAR LA HISTORIA Y DEMAS COSAS DEL PUENTE... friends friends
