Puente Elevador o de Elevación Vertical


Mensaje destacado Responder citando
¿Que es un puente elevación vertical?

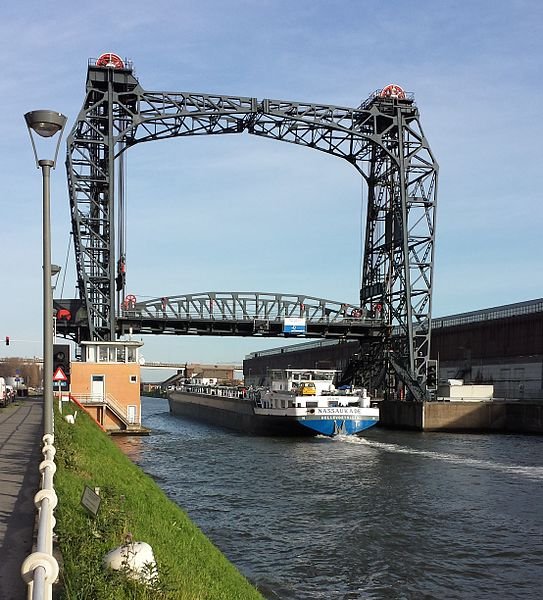

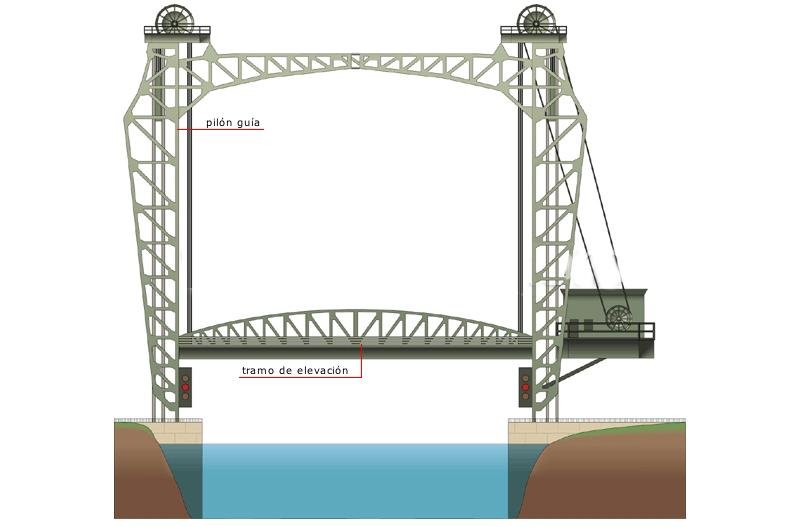

Respuesta: Un puente de elevación vertical o puente de levante es un tipo de puente móvil en el que la plataforma se eleva de forma vertical y paralela a su posición original

Este tipo de puentes ofrecen algunas ventajas en términos económicos respecto a otros tipos de puentes móviles, como el basculante y el balanceador, puesto que tiene un costo menor al construir tramos móviles más largos.

Los contrapesos en un desplazamiento vertical son sólo necesarios para equilibrar el peso en la plataforma, mientras que en el caso de un puente bascular han de regularse de forma continua cuando la plataforma se eleva. Por ello se pueden utilizar materiales más pesados lo que le hace especialmente interesante para pasos que requieren una capacidad de carga alta.

Aunque la mayor parte de este tipo de puentes emplean torres, cada una de ellos con contrapesos, algunas usan gatos hidráulicos situados bajo la cubierta.

La mayor desventaja de esta estructura con respecto a otros diseños es el gálibo para el tráfico marítimo, que es limitado.



puente elevador.jpg   Vista Ampliada Ampliar Imagen
 Tamaño:  35.69 KB
 Visto:  103 veces

puente elevador.jpg
puente elevador.jpg:

puente elevador 1.jpg   Vista Ampliada Ampliar Imagen
 Tamaño:  81.83 KB
 Visto:  136 veces

puente elevador 1.jpg
puente elevador 1.jpg:

puente elevador 2.jpg   Vista Ampliada Ampliar Imagen
 Tamaño:  62.51 KB
 Visto:  112 veces

puente elevador 2.jpg
puente elevador 2.jpg:

_________________
Me encanta investigar y aprender todos los dias algo nuevo!!!
Ir arriba Un puente de elevación vertical o puente de levante es un tipo de puente móvil en el que la plataforma se eleva de forma vertical y paralela a su... Gally Compartir:
Google_Master
Avatar de Google_Master
Admin

Admin
Registrado:
Jun 01, 2006
Mensajes: 15449
Visitar sitio web del autor Perfil de Twitter Perfil de Facebook
Votos: 0 👍
Enlaces Asunto:

Re: Puentes Elevador o Elevación Vertical


Responder citando
Juntamos los puentes elevadores en el hilo que abrió Gally.

Gracias a ambos. friends

_________________
Cada vez que sacio una curiosidad, me nacen diez...
Ir arriba Juntamos los puentes elevadores en el hilo que abrió Gally. Gracias a ambos. Google_Master Compartir:
Gally
Avatar de Gally
Master_GE

Master_GE
Registrado:
Dic 16, 2017
Mensajes: 1571
Ubicación: Victoria - Entre Rios (Argentina)

Votos: 0 👍
Enlaces Asunto:

Re: Puentes Elevador o Elevación Vertical


Responder citando
Google_Master Escribio:
Juntamos los puentes elevadores en el hilo que abrió Gally.

Gracias a ambos. friends

Exacto eso queria que quede el comentario de @granmaestre como primero, muchas gracias!!!!....PERDÓN LA MOLESTIAS!!!!

Ahora si podemos publicar mas PUENTES ELEVADORES O ELEVACIÓN VERTICAL.... Riendo

_________________
Me encanta investigar y aprender todos los dias algo nuevo!!!
Ir arriba Exacto eso queria que quede el comentario de @granmaestre como primero, muchas gracias!!!!....PERDÓN LA MOLESTIAS!!!! Ahora si podemos publicar mas... Gally Compartir:
Gally
Avatar de Gally
Master_GE

Master_GE
Registrado:
Dic 16, 2017
Mensajes: 1571
Ubicación: Victoria - Entre Rios (Argentina)

Votos: 0 👍
Enlaces Asunto:

Karnin Lift Bridge en Karnin (Alemania)


Mensaje destacado Responder citando
Yo me acordaba que buscando la ciudad alemama de Anklam, porque fue una de las primeras ciudades bombardeadas en la Segunda Guerra Mundial y el objetivo de los aliados era las vias de los trenes y yo por una cuidad de por ahi cerca vi una estructura en el medio del agua y la volvi a buscar y resulta que es esto:

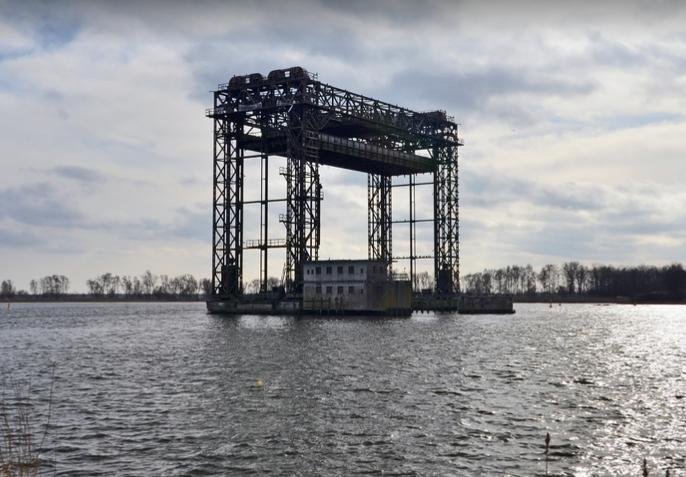

Karnin Lift Bridge en Karnin (Alemania)

El puente elevador Karnin ( alemán : Hubbrücke Karnin )

Es un puente ferroviario sobre el estuario Peenestrom en el norte de Alemania que fue inaugurado en 1933 y en la segunda guerra mundial en 1945 fue destruido por la Wehrmacht , con el fin de obstaculizar el avance del Ejército Rojo.

Destruyeron los puentes de inundación sobre la isla y el continente, dejando intacto el puente elevador y levantado porque todavía había unidades de la marina alemana que operaban en la laguna Stettin y querían mantener abierta una ruta de escape hacia el Mar Báltico.

Formaba parte del antiguo ferrocarril Ducherow-Swinemünde.

La parte de levantamiento del puente se mantuvo desde el final de la Segunda Guerra Mundial como una reliquia y monumento técnico en el medio del Peenestrom.

Fue nominado para la designación como un símbolo histórico de la ingeniería en Alemania.

El puente tenía una longitud total de 360 metros; la longitud del bastidor de elevación es de 51,7 metros y su altura de 35 metros.





Aca para ver en STREET VIEW:





karnin lift bridge 2.jpg   Vista Ampliada Ampliar Imagen
 Tamaño:  58.48 KB
 Visto:  138 veces

karnin lift bridge 2.jpg
karnin lift bridge 2.jpg:

karnin lift bridge 1.jpg   Vista Ampliada Ampliar Imagen
 Tamaño:  25.17 KB
 Visto:  154 veces

karnin lift bridge 1.jpg
karnin lift bridge 1.jpg:

karnin lift bridge.jpg   Vista Ampliada Ampliar Imagen
 Tamaño:  65.87 KB
 Visto:  102 veces

karnin lift bridge.jpg
karnin lift bridge.jpg:

_________________
Me encanta investigar y aprender todos los dias algo nuevo!!!
Ir arriba Yo me acordaba que buscando la ciudad alemama de Anklam, porque fue una de las primeras ciudades bombardeadas en la Segunda Guerra Mundial y el... Gally Compartir:
Granmaestre
Avatar de Granmaestre
Master_GE

Master_GE
Registrado:
Nov 25, 2009
Mensajes: 2540
Ubicación: (Madrid)

Votos: 0 👍
Enlaces Asunto:

Re: Karnin Lift Bridge en Karnin (Alemania)


Responder citando
Gally Escribio:
Yo me acordaba que buscando la ciudad alemama de Anklam, porque fue una de las primeras ciudades bombardeadas en la Segunda Guerra Mundial y el objetivo de los aliados era las vias de los trenes y yo por una cuidad de por ahi cerca vi una estructura en el medio del agua y la volvi a buscar y resulta que es esto:

Karnin Lift Bridge en Karnin (Alemania)

El puente elevador Karnin ( alemán : Hubbrücke Karnin )

Es un puente ferroviario sobre el estuario Peenestrom en el norte de Alemania que fue inaugurado en 1933 y en la segunda guerra mundial en 1945 fue destruido por la Wehrmacht , con el fin de obstaculizar el avance del Ejército Rojo.

Destruyeron los puentes de inundación sobre la isla y el continente, dejando intacto el puente elevador y levantado porque todavía había unidades de la marina alemana que operaban en la laguna Stettin y querían mantener abierta una ruta de escape hacia el Mar Báltico.

Formaba parte del antiguo ferrocarril Ducherow-Swinemünde.

La parte de levantamiento del puente se mantuvo desde el final de la Segunda Guerra Mundial como una reliquia y monumento técnico en el medio del Peenestrom.

Fue nominado para la designación como un símbolo histórico de la ingeniería en Alemania.

El puente tenía una longitud total de 360 metros; la longitud del bastidor de elevación es de 51,7 metros y su altura de 35 metros.





Aca para ver en STREET VIEW:



Woww y esta ahí en mitad de la nada !!
Si lo viera hace unos meses me hubiera quedado con cara de Chocado Chocado hahaha
!Que cosas!
Buena captura...sigue siendo lo que era, pero sin utilidad para lo que fue diseñado.
Ir arriba Woww y esta ahí en mitad de la nada !! Si lo viera hace unos meses me hubiera quedado con cara de hahaha. !Que cosas! Buena captura...sigue siendo... Granmaestre Compartir:
Gally
Avatar de Gally
Master_GE

Master_GE
Registrado:
Dic 16, 2017
Mensajes: 1571
Ubicación: Victoria - Entre Rios (Argentina)

Votos: 0 👍
Enlaces Asunto:

xxxxx


Responder citando
FFFFFFFFFF


Última edición por Gally el Sab, 11-08-2018 7:08, editado 1 vez
Ir arriba Gally escribió: FFFFFFFFFF Gally Compartir:
Gally
Avatar de Gally
Master_GE

Master_GE
Registrado:
Dic 16, 2017
Mensajes: 1571
Ubicación: Victoria - Entre Rios (Argentina)

Votos: 0 👍
Enlaces Asunto:

xxxxx


Mensaje destacado Responder citando
KKKKKKKK


Última edición por Gally el Sab, 11-08-2018 7:08, editado 1 vez
Ir arriba Gally escribió: KKKKKKKK Gally Compartir:
Google_Master
Avatar de Google_Master
Admin

Admin
Registrado:
Jun 01, 2006
Mensajes: 15449
Visitar sitio web del autor Perfil de Twitter Perfil de Facebook
Votos: 0 👍
Enlaces Asunto:

Re: Puentes Elevador o de Elevación Vertical


Responder citando
Una ciudad históricamente muy interesante, Lübeck. Gracia spor esta nueva aportación, Gally.

_________________
Cada vez que sacio una curiosidad, me nacen diez...
Ir arriba Una ciudad históricamente muy interesante, Lübeck. Gracia spor esta nueva aportación, Gally. Google_Master Compartir:
Gally
Avatar de Gally
Master_GE

Master_GE
Registrado:
Dic 16, 2017
Mensajes: 1571
Ubicación: Victoria - Entre Rios (Argentina)

Votos: 0 👍
Enlaces Asunto:

xxxxx


Responder citando
QQQQQQQQ


Última edición por Gally el Sab, 11-08-2018 7:09, editado 1 vez
Ir arriba Gally escribió: QQQQQQQQ Gally Compartir:
Gally
Avatar de Gally
Master_GE

Master_GE
Registrado:
Dic 16, 2017
Mensajes: 1571
Ubicación: Victoria - Entre Rios (Argentina)

Votos: 0 👍
Enlaces Asunto:

xxxxx


Responder citando
HHHHHHHHHH
Ir arriba Gally escribió: HHHHHHHHHH Gally Compartir:
